SpringMVC架构实现流程

· 阅读需 5 分钟
季冠臣
季冠臣
后端研发工程师

**起因：**SpringMVC是 Spring 框架提供的一款基于 MVC 模式的轻量级 Web 开发框架，为了让自己更清晰的认识SpringMVC底层的实现流程，对SpringMVC有更加深层次的认识，对它进行了使用流程的使用与总结。

一、什么是SpringMVC​

Spring MVC 使用 MVC 架构模式的思想，将 Web 应用进行职责解构，把一个复杂的 Web 应用划分成模型（Model）、控制器（Contorller）以及视图（View）三层。

  • Model：负责对请求进行处理，并将结果返回给 Controller；
  • View：负责将请求的处理结果进行渲染，展示在客户端浏览器上；
  • Controller：是 Model 和 View 交互的纽带；主要负责接收用户请求，并调用 Model 对请求处理，然后将 Model 的处理结果传递给 View。

Spring MVC 本质是对 Servlet 的进一步封装，其最核心的组件是 DispatcherServlet，它是 Spring MVC 的前端控制器，主要负责对请求和响应的统一地处理和分发。Controller 接收到的请求其实就是 DispatcherServlet 根据一定的规则分发给它的。

二、SpringMVC常用组件​

Spring MVC 核心组件简要说明​

Spring MVC 核心组件说明​

1. 前端控制器（DispatcherServlet）​

DispatcherServlet 是 Spring MVC 的核心组件，本质上是一个 Servlet，负责统一接收并分发所有的请求。它作为整个流程的控制中心，协调各个组件完成任务，从而降低了组件之间的耦合性，增强了系统的可扩展性。

  • 提供者：框架自带

2. 处理器映射器（HandlerMapping）​

HandlerMapping 的作用是根据请求的 URL 或 HTTP 方法查找对应的处理器（Handler），也就是具体的控制器方法。

  • 提供者：框架自带

3. 处理器（Handler）​

Handler 是具体的控制器方法（Controller），负责在 DispatcherServlet 的调度下处理用户的具体请求，并返回响应数据。

  • 提供者：自己编写

4. 处理器适配器（HandlerAdapter）​

HandlerAdapter 负责调用与 HandlerMapping 映射到的处理器方法。它通过特定的规则执行处理器（Handler），确保方法能够被正确调用。

  • 提供者：框架自带

5. 视图解析器（ViewResolver）​

ViewResolver 的功能是将逻辑视图名解析为物理视图路径。例如，将逻辑视图名 result 解析为 /WEB-INF/templates/result.html，并将解析后的视图返回给 DispatcherServlet。

  • 提供者：框架自带

6. 视图（View）​

View 是最终的展示层，用于将模型数据（Model）通过页面呈现给用户。通常是由 JSP、Thymeleaf 或其他模板引擎生成的页面。

  • 提供者：自己编写
  1. DispatcherServlet（前端控制器）、HandlerMapping（处理器映射器）、HandlerAdapter（处理器适配器）、Handler（处理器）、ViewResolver（视图解析器）和 View（视图）。

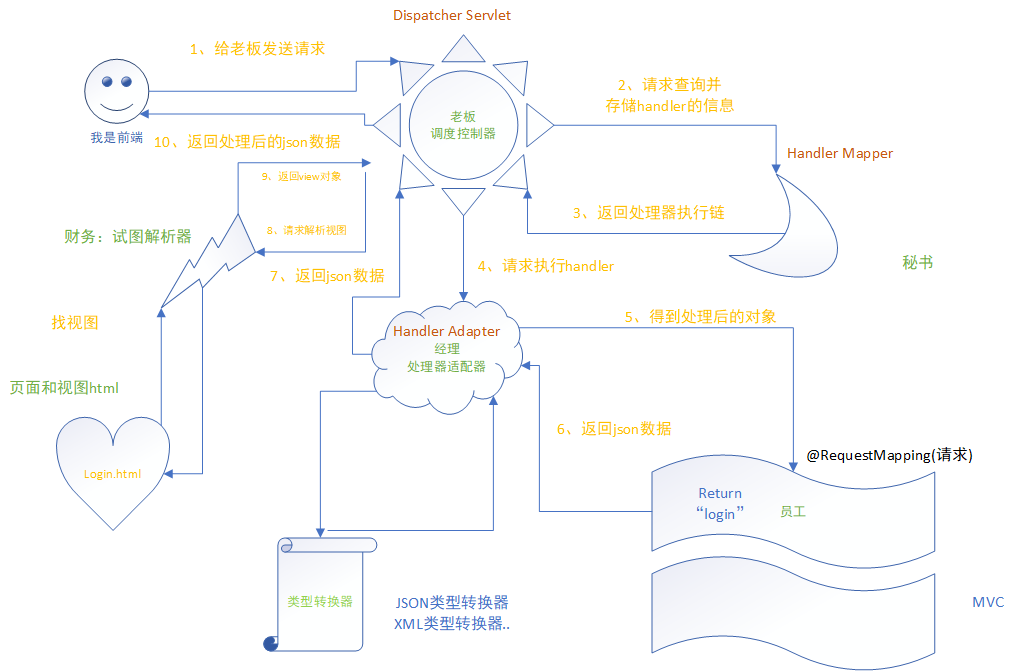

三、SpringMVC基本流程图​

image-20221204230911409

1、浏览器发送请求——>DispatcherServlet

该请求会被 DispatcherServlet（前端控制器）拦截；前端控制器收到请求后自己不进行处理，而是委托给其他组件进行处理，作为统一访问点，进行全局的流程控制。

<!-- DS：前端控制器 -->
    <servlet>
        <servlet-name>ds</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>

        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:applicationContext-web.xml</param-value>
        </init-param>

        <load-on-startup>1</load-on-startup>
    </servlet>

2、DispatcherServlet——>HandlerMapping

DispatcherServlet 调用 HandlerMapping（处理器映射器）找到具体的处理器（Handler）及拦截器，最后以 HandlerExecutionChain 执行链的形式返回给 DispatcherServlet。

3、DispatcherServlet——>HandlerAdapter

DispatcherServlet 将执行链返回的 Handler 信息发送给 HandlerAdapter（处理器适配器）。处理器适配器将会把处理器包装为适配器，从而支持多种类型的处理器，即适配器设计模式的应用，从而很容易支持很多类型的处理器。

4、HandlerAdapter——>Handler

根据 Handler 信息找到并执行相应的 Handler（即 Controller 控制器）对请求进行处理，Handler 执行完毕后会返回给 HandlerAdapter 一个 ModelAndView 对象（Spring MVC 的底层对象，包括 Model 数据模型和 View 视图信息）。

5、DispatcherServlet——>ViewResolver

DispatcherServlet 接收到 ModelAndView 对象后，会请求 ViewResolver（视图解析器）对视图进行解析。

6、DispatcherServlet——>View

ViewResolver 解析完成后，会将 View 视图并返回给 DispatcherServlet。DispatcherServlet 接收到具体的 View 视图后，进行视图渲染，将 Model 中的模型数据填充到 View 视图中的 request 域，生成最终的 View（视图）。

7、DispatcherServlet——>响应

返回控制权给DispatcherServlet，由它响应用户，到此一个流程结束。

四、SpringMVC的优势​

Spring MVC 框架内部采用松耦合、可插拔的组件结构，具有高度可配置性，比起其他的 MVC 框架更具有扩展性和灵活性。此外，Spring MVC 的注解驱动（annotation-driven）和对 REST 风格的支持，也是它最具有特色的功能。

Spring MVC 是 Spring 框架的众多子项目之一，自 Spring 框架诞生之日起就包含在 Spring 框架中了，它可以与 Spring 框架无缝集成，在性能方面具有先天的优越性。对于开发者来说，Spring MVC 的开发效率要明显高于其它的 Web 框架，因此 Spring MVC 在企业中得到了广泛的应用，成为目前业界最主流的 MVC 框架之一。

Spring MVC 基于原生的 Servlet 实现，通过功能强大的前端控制器 DispatcherServlet，对请求和响应进行统一处理。
